插拔自鎖連接器的電源連接設計，本質上是一場關于“如何在瞬時斷開與連接中，兼顧高達數百瓦乃至數千瓦功率傳輸?shù)目煽啃浴踩耘c壽命”的精密工程博弈。這類連接器廣泛應用于醫療設備、工業測試系統、航空航天以及高端視聽設備等高動態、高可靠性場景，其核心訴求在于：操作者只需通過簡單的推拉動作即可完成連接或斷開，但內部電氣回路卻必須在毫秒級時間內完成從高阻抗到低阻抗的平滑過渡，同時承受巨大的瞬時電流沖擊與機械摩擦力。因此，設計的第一步必須從宏觀的電氣參數定義開始，即精確計算連接器所需承載的持續工作電流、峰值電流（Inrush Current）以及電壓等級。例如，一個用于半導體測試機的自鎖電源連接器，不僅要滿足24V或48V的直流供電，還需在插合的瞬間承受住電機啟動或電容充電帶來的數十安培甚至上百安培的浪涌電流。這就要求在接觸件材料的選擇上，必須摒棄普通磷青銅，轉而采用屈服強度更高、抗電蝕能力更強的銅鈹合金（Beryllium Copper）或高銅合金，并配合至少1微米以上的硬金鍍層，因?yàn)榻鸬亩栊蕴刭|(zhì)能確保在頻繁插拔產生的摩擦熱下，接觸電阻依然穩定在毫歐級別，避免因微動磨損導致的接觸不良或局部過熱起火。

在確立了載流能力的基礎后，設計的重心轉向了接觸界面的微觀結構形態，這是決定電源連接能否經受住成千上萬次插拔自鎖循環的關鍵。不同于信號針的微小觸點，電源接觸件通常具有較大的截面積，其插孔（Socket）部分往往采用冠簧（Crown Spring）或線簧（Wire Spring）結構，而非簡單的筒狀開槽。冠簧結構由多根獨立的彈性金屬絲呈放射狀排列，當插頭插入時，這些金屬絲像無數只小手一樣從四面八方緊緊抱住插針，形成多點接觸。這種設計的好處在于，它將巨大的插拔摩擦力均勻地分散到了多個接觸點上，避免了單一接觸面因壓力過大而產生的塑性變形或“冷焊”現象。同時，為了應對大電流帶來的焦耳熱效應，設計師必須精確計算接觸點的壓強分布，確保在額定電流下，接觸電阻產生的熱量能夠被及時導出，且不導致絕緣材料軟化。在一些超高電流的插拔自鎖電源連接器中，甚至?xí)搿盁岵灏巍保℉ot-Swap）輔助觸點設計，即在主電源觸點接通之前，先通過一對較短的輔助觸點接通預充電路，讓濾波電容緩慢充電，待電壓均衡后再閉合主觸點，從而徹底消除火花和電弧，保護昂貴的后端電子設備。

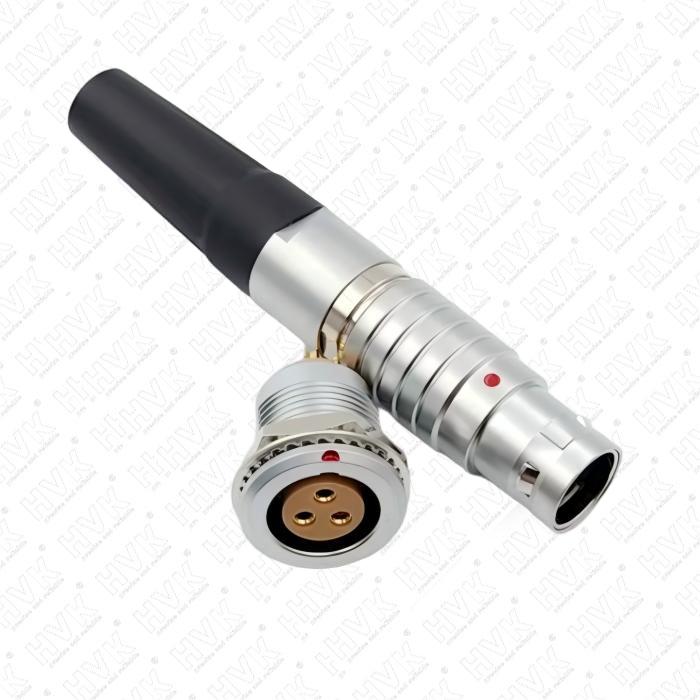

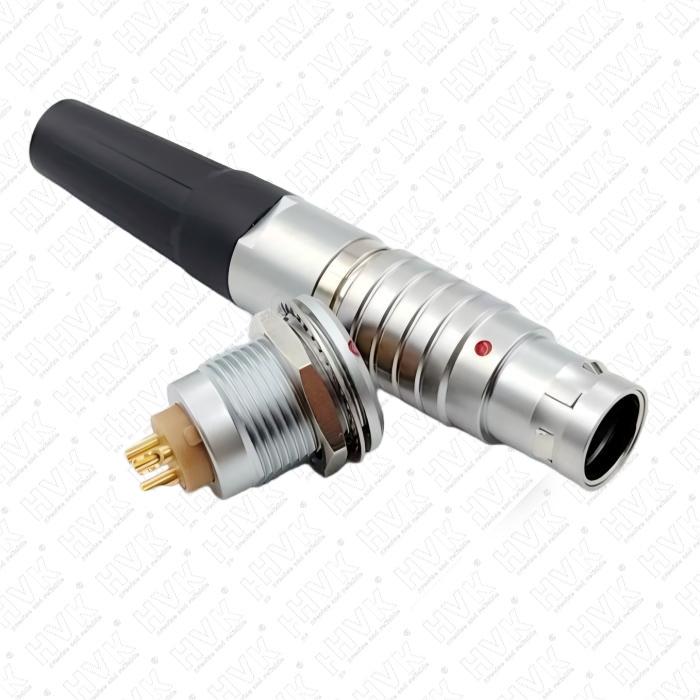

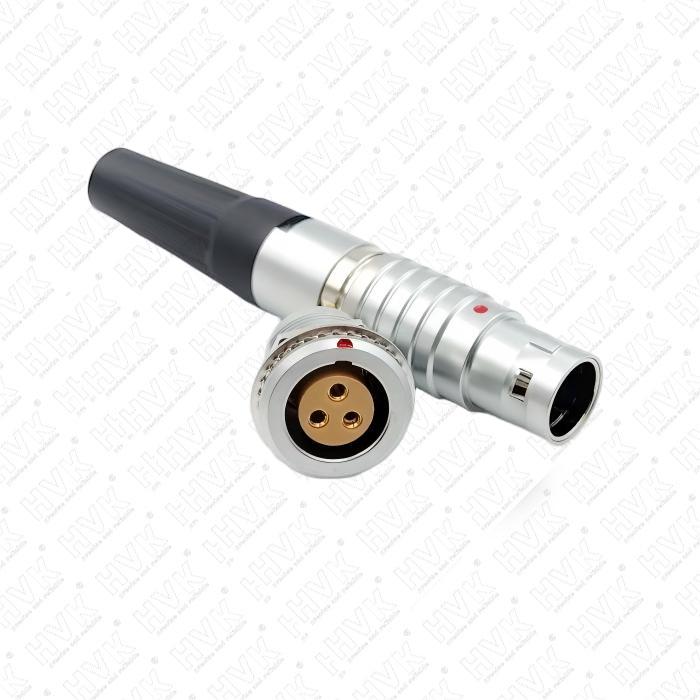

機械結構的設計邏輯與電源連接的電氣特性是互為表里的，自鎖機構的幾何形狀直接影響了電源觸點在插合狀態下的接觸壓力和穩定性。最常見的推拉自鎖（Push-Pull）結構依賴于外殼內部的球形定位珠（Locking Balls）和插頭凹槽的配合，當插頭推入到底時，定位珠落入凹槽，實現機械鎖定。為了保證電源連接的超低接觸電阻，這種自鎖結構必須提供極其剛性的軸向約束，防止在振動或沖擊下產生微米級的相對位移。因此，設計師需要利用有限元分析（FEA）軟件對鎖套的壁厚、球珠的直徑以及凹槽的坡度進行仿真優化，確保在受到垂直于軸線方向的剪切力時，鎖合力依然大于插頭因重力或線纜牽引產生的分離力。對于需要更高抗震等級的場合，則會采用雙卡口（Double Bayonet）或多重螺紋自鎖結構，雖然插拔速度稍慢，但其機械保持力呈指數級增長，能保證在劇烈的隨機振動譜下，電源觸點依然保持原子尺度的緊密接觸，不發生信號中斷或電源跌落。

絕緣體與外殼的集成設計在電源連接中扮演著“隱形守護者”的角色，其重要性往往被低估。在高壓或大電流電源連接中，絕緣體（Insert）不僅要起到固定接觸件位置的作用，更要承擔散熱和絕緣的雙重任務。設計者通常會選用導熱系數較高的工程塑料，如LCP（液晶聚合物）或PEEK（聚醚醚酮），這些材料在高溫下仍能保持優異的尺寸穩定性和介電強度，防止在高海拔或潮濕環境下發生爬電距離不足導致的閃絡。為了進一步提升絕緣性能，現代插拔自鎖電源連接器常采用“迷宮式”或“筋條式”絕緣結構設計，即在正負極接觸件之間設置迂回的擋墻，延長表面泄漏電流的路徑。同時，外殼的屏蔽設計也是不可或缺的一環，尤其是在開關電源這種高頻諧波豐富的環境中，連接器外殼必須實現360度全覆蓋的金屬屏蔽，并通過低阻抗路徑與設備機殼相連，以抑制共模干擾和電磁輻射，確保敏感的模擬電路不受電源噪聲的污染。

熱管理與壽命預測是插拔自鎖電源連接器設計中最為高階的考量維度。由于自鎖連接器的插拔動作頻繁，每一次插合都會產生微量的磨損碎屑，這些碎屑若積聚在絕緣體內，在大電流的高溫烘烤下可能碳化，形成導電橋路，最終導致短路。因此，高級別的設計會引入“吹氣通道”或“排屑槽”結構，利用插拔過程中的氣流將碎屑排出體外。此外，針對高功率密度應用，部分連接器會設計流體輔助冷卻通道，或在接觸件內部預埋熱管，將熱量迅速傳導至設備外殼。在壽命測試方面，單純的機械插拔測試不足以驗證電源連接的可靠性，必須進行帶電插拔壽命測試（Make-and-Break Life Test），即在額定電壓和電流下，以每分鐘數次的速度進行數萬次插拔循環，實時監測接觸電阻、溫升以及插拔力的變化曲線。一個優秀的設計，其插拔力衰減應控制在初始值的20%以?xún)?nèi)，而溫升不應超過環境溫度40攝氏度。最終，所有的設計參數都必須收斂于一份詳盡的產品規格書，明確標注其在不同溫度、濕度和海拔高度下的降額曲線，指導用戶在最苛刻的工業環境中依然能夠安全、穩定地使用這款插拔自鎖電源連接器，實現從物理連接到能源輸送的無縫閉環。
