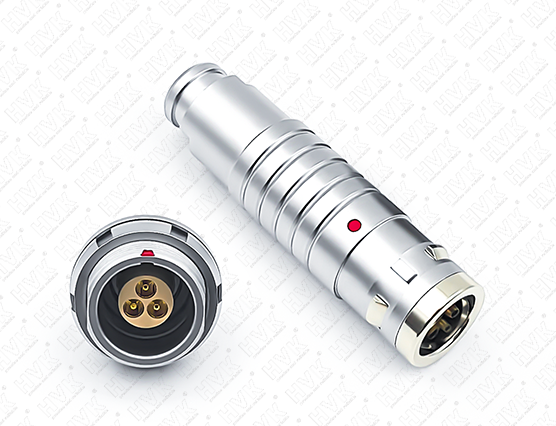

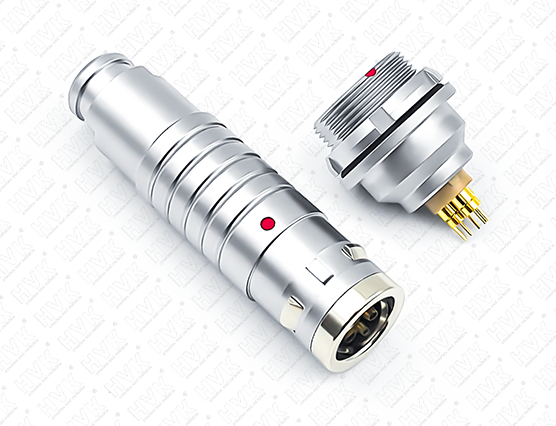

審視同軸航空插頭這一長期作為航空航天、國防電子及高端工業裝備中射頻信號傳輸“神經樞紐”的元器件，其未來的發展軌跡已不再局限于單純的機械加固與電氣連通，而是正深刻地融入到全球電子產業向高頻化、集成化、智能化以及綠色化轉型的宏大敘事中。隨著5G-Advanced及6G通信技術的預研落地、低軌衛星互聯網的爆發式建設，以及電動垂直起降飛行器（eVTOL）等新興航空業態的崛起，傳統同軸航空插頭的工作邊界正在被不斷重塑，未來的產品設計必須要在毫米波頻段的信號完整性、極端環境下的輕量化生存能力，以及與數字孿生系統兼容的智能狀態感知等多個看似矛盾的維度中尋找新的平衡點。首要且最緊迫的方向無疑是工作頻率向毫米波乃至太赫澤頻段的極致拓展，以及隨之而來的低損耗、低反射設計。現代機載雷達、衛星相控陣天線以及高通量數據鏈系統，其信號載波頻率已經廣泛跨越10GHz、18GHz，并正向40GHz、60GHz甚至更高的毫米波頻段進軍。在如此高的頻率下，連接器內部介電質的不均勻性、阻抗的微秒級失配以及表面粗糙度的趨膚效應，都會導致嚴重的插入損耗和電壓駐波比（VSWR）惡化。因此，未來的同軸航空插頭將大量引入空氣介質同軸結構、精密微加工介電支撐體，并采用如聚四氟乙烯（PTFE）復合陶瓷、低介電常數（Low-Dk）和低損耗因子（Low-Df）的液晶聚合物（LCP）或改性聚酰亞胺等先進絕緣材料，以最大限度地降低信號衰減，確保在千兆乃至萬兆級的數據傳輸速率下，信號的相位一致性和幅度穩定性依然能滿足嚴苛的相位陣列雷達和軟件定義無線電（SDR）的要求。

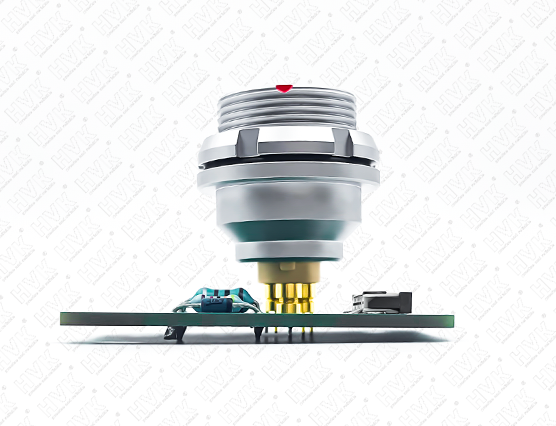

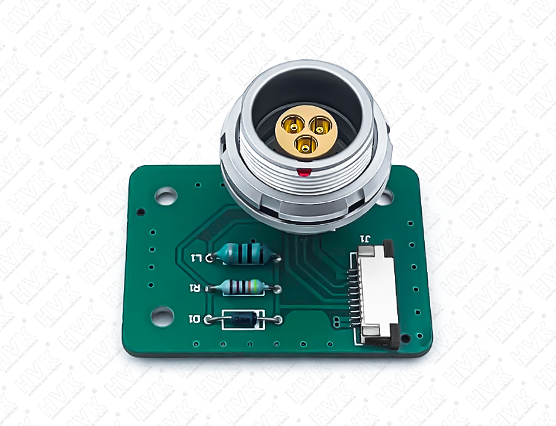

與高頻化并行不悖的另一大核心趨勢是產品的小型化、高密度化與多功能集成化。在航空器與衛星有限的艙內空間中，工程師們始終面臨著單位體積內傳輸通道數量倍增的壓力。未來的同軸航空插頭將告別單一射頻傳輸?shù)墓δ芫窒蓿颉吧漕l+電源+高速數字信號”的三合一或四合一混裝接口演變，例如目前已有的12+4同軸混裝模式將進一步精細化，可能在單個圓形或矩形外殼內集成數十個微米級間距的微型同軸接觸件（如Micro-Coax或Mini-Coax系列），甚至直接集成光纖通道，形成光電混合航空插頭。這種高密度集成要求接觸件之間的串?dāng)_屏蔽設計達到新的高度，同時也推動了連接器外殼尺寸的縮減。微型化不僅僅是縮小外徑，更包括縮短插配高度和實現板邊直插（Edge-Mount）或免焊壓接式結構，以適應現代高密度印刷電路板（PCB）的布局。此外，為了減少分立器件帶來的互連節點失效風險，未來的同軸連接界面可能會與電纜組件、濾波器、甚至低噪聲放大器（LNA）進行模塊化預組裝，出廠即作為一個具備特定射頻功能的“功能模塊”，而非簡單的無源轉接件，這將極大提升系統級射頻鏈路的可靠性和調試效率。

材料科學的突破將是支撐上述高頻與微型化需求的物理基石，未來的同軸航空插頭將大規模應用新一代復合材料與表面處理工藝，以實現極致的輕量化與耐環境適應性。在航空航天領域，每一克重量的減輕都直接轉化為有效載荷的提升或航程的延長。傳統的黃銅或不銹鋼外殼將被高強度鋁合金、鈦合金，以及碳纖維增強PEEK（聚醚醚酮）或陶瓷基復合材料（CMCs）所取代，這些材料不僅能減重30%至50%，還能在保持高機械強度的同時，耐受發動機周邊的極端高溫（如200℃以上）或深空的極寒與輻射。在接觸件方面，為了應對高頻插拔（目標普遍提升至5000次以上，甚至過萬次）帶來的磨損和微動腐蝕，新型銅基復合材料（如碳納米管增強銅）將被應用，表面則會采用石墨烯涂層或類金剛石碳（DLC）鍍層，這能將接觸電阻穩定在極低水平（如≤5mΩ）并大幅提升耐磨與抗熔焊能力。同時，針對海洋環境或高濕鹽霧環境，無鎘、無鉛的環保鍍層（如鋅鎳合金、啞光錫或特定導電聚合物）將成為強制標準，以符合全球日益嚴格的RoHS、REACH及歐盟《可持續產品生態設計法規》，這標志著行業從單純的“性能導向”向“全生命周期環境友好導向”的轉變。

或許最具顛覆性的發展方向，是同軸航空插頭從“無源的靜態硬件”向“有源的智能節點”的基因突變。在工業4.0、預測性維護（Predictive Maintenance）及飛機健康管理系統（AHMS）的推動下，未來的高端同軸航空插頭將內置微型傳感器（如MEMS溫度傳感器、應變計、微電流探頭）甚至集成RFID或NFC芯片。這些智能元件可以實時監測連接點的溫升（精度可達±1℃）、接觸電阻的微小漂移、插拔次數、振動頻譜以及是否存在松動或微動磨損。通過嵌入式邊緣計算單元或經由獨立的低速總線（如RS-485、CAN或單線協議），這些數據被實時上傳至設備主控系統或云端平臺。這意味著，連接器不再是等待故障發生后才被更換的“啞巴零件”，而是能夠提前數周甚至數月預警潛在過熱、接觸不良或絕緣老化的“哨兵”。例如，當內置傳感器檢測到某射頻通道因振動導致接觸電阻上升了10%時，系統可立即標記該鏈路降級，并切換至冗余通道，同時通知地勤人員進行預防性更換，從而避免了空中失聯或數據丟包的重大風險。這種智能化的演進，將同軸連接器深度嵌入到了整個設備的數字孿生與全壽命周期管理（PLM）體系之中。

最后，面對商業航天、深空探測以及地球極端環境（如極地科考、深海機器人）的特殊需求，同軸航空插頭的密封與屏蔽技術也將迎來定制化革新。針對真空環境，需要解決出氣率（Outgassing）極低且能在冷熱循環中不產生碎屑的密封絕緣體；針對強輻射環境，需采用抗輻照老化的特種聚合物；而針對高壓或大電流同軸電力傳輸（如電動飛機的高壓直流輸配電，可達1000V/600A級別），則必須優化內部的電弧抑制結構與散熱通道，可能引入微流道液冷或高導熱界面材料。制造端，隨著產品復雜度的提升，自動化精密裝配、AI視覺在線檢測以及3D打?。ㄔ霾闹圃欤┘夹g(shù)將被更廣泛應用，以實現異形內腔、一體化外殼或極小批量的快速定制，降低人為裝配誤差，確保批次間性能的高度一致性。綜上所述，同軸航空插頭的未來，是成為一個集成了高頻電磁設計、先進材料力學、微電子傳感技術與綠色環保理念的復合型互連系統，它將繼續作為保障關鍵信號與能量傳輸?shù)淖詈笠画h(huán)，在愈發苛刻的工業與宇航前沿場景中，定義連接的可靠邊界。
