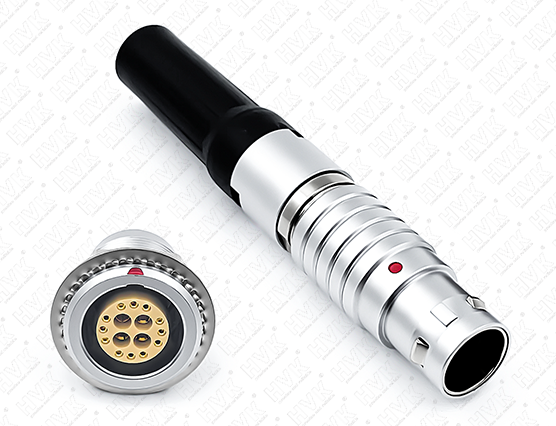

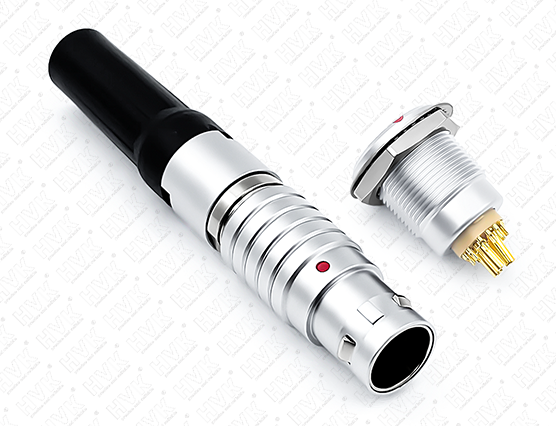

在航空航天、高端通信及精密測試測量等領域，12+4同軸航空連接器因其緊湊的結構設計和強大的信號傳輸能力而被廣泛應用。這種連接器通常包含12個用于傳輸高頻信號的同軸觸點以及4個用于電源或低速控制的普通針腳，其焊接質量直接決定了整個系統的信號完整性、抗干擾能力及長期運行的可靠性。由于涉及到高頻同軸電纜與微型化接觸件的精密連接，其焊接技術要求遠比普通電氣連接嚴苛，必須遵循一套從環境控制、工具選型到微觀操作的標準化工藝體系。首先，在焊接前的準備階段，必須確保操作環境達到極高的潔凈度標準，工作區域應無塵、干燥且配備防靜電設施，因為微小的灰塵或靜電放電都可能直接擊穿精密的同軸絕緣層或導致虛焊。同時，必須根據線纜的具體型號，如RG-174、RG-316或半剛性電纜，選用匹配的同軸專用剝線工具，嚴禁使用普通剪刀或美工刀進行手工剝線，以防止損傷屏蔽層或造成中心導體刻痕。剝線長度的精度控制是第一道技術關卡，通常要求外層護套、屏蔽層及內層絕緣層的剝線長度需與連接器插孔的機械尺寸嚴絲合縫，例如中心導體的裸露長度通常需控制在2.5至3.5毫米之間，過長會導致阻抗不連續，過短則無法觸及焊杯底部。在材料選擇上，必須采用免清洗或低殘留的優質助焊劑，并搭配高純度、低熔點的無鉛焊錫絲，以確保焊點具備優異的導電性和耐振動性能。

進入核心焊接操作環節，針對12個同軸觸點的處理需嚴格遵循“先內后外”及“快速精準”的原則。對于中心導體的焊接，推薦使用功率在20至30瓦之間、烙鐵頭直徑不超過0.5毫米的恒溫焊臺，溫度通常設定在320℃至350℃之間。操作時，應先將少量焊錫預鍍在連接器內導體的焊杯內壁，隨后將處理后的電纜芯線垂直插入，用烙鐵頭輕觸焊杯邊緣，利用熱傳導使焊錫迅速熔化并均勻潤濕。此過程的關鍵在于時間控制，單點焊接時間應嚴格限制在3秒以內，目的是在形成牢固冶金結合的同時，避免因過熱導致內部的聚四氟乙烯或聚乙烯介質層熔化變形，一旦介質層變形，將直接破壞阻抗匹配，引發信號反射。焊點成型后應呈現光亮、平滑的圓錐形，焊錫量需恰到好處地填滿焊杯約75%至100%的空間，既不能過少導致機械強度不足，也不能過多溢出焊杯口而侵入絕緣介質區域。完成中心導體焊接后，需進行屏蔽層與外導體的連接，這是保證12+4連接器抗電磁干擾能力的關鍵。對于編織屏蔽層，應將其梳理整齊并向后翻折，緊密包裹在連接器的屏蔽殼或壓接套管上。若采用焊接方式，需使用較大口徑的烙鐵頭進行快速拖焊，確保每一根屏蔽銅絲都被焊料充分浸潤，實現低阻抗的接地回路；若采用壓接方式，則需選用與電纜直徑匹配的壓接鉗，通過六角壓模施加50至80牛頓的壓接力，使屏蔽層與外殼形成緊密的機械與電氣連接。

除了同軸觸點的特殊要求，剩余的4個電源或控制針腳的焊接同樣不可忽視，其焊線直徑與焊杯內徑的比例通常需控制在0.6至0.8之間，以保證焊錫能形成彎月面潤濕。在多股導線插入焊杯時，必須確保所有線芯梳理整齊并完全插入杯底，杜絕線頭散亂或觸及相鄰引腳造成短路。在整個焊接過程中，溫度的把控是通用技術要求的核心，過高的溫度會燙傷連接器的氟橡膠密封圈，導致防護等級下降，甚至使外殼鍍金層氧化變色；過低的溫度則會產生“冷焊”點，表面看似連接，實則內部存在微小縫隙，在航空器高頻振動環境下極易斷裂。因此，建議采用帶有溫度校準功能的專業焊臺，并在操作間隙及時清理烙鐵頭上的氧化物。焊接完成后，嚴禁使用冷水或壓縮空氣進行強制冷卻，應讓組件在靜止空氣中自然冷卻至室溫，防止因熱應力不均導致針腳變形或介質開裂。隨后的質量自檢環節同樣至關重要，需借助5倍以上放大鏡或顯微鏡進行目視檢查，確認無虛焊、橋連、焊錫飛濺或介質損傷。對于高可靠性要求的場景，還需使用萬用表測量各引腳間的絕緣電阻，確保無短路或斷路現象，必要時需使用網絡分析儀測試電壓駐波比，確保高頻性能達標。最后，在組裝外殼時，必須嚴格按照力矩標準使用扭矩扳手擰緊鎖緊螺母，通常控制在5.42牛米左右，既保證連接穩固，又避免因過扭導致外殼螺紋滑絲或內部觸點位移。通過這一系列嚴謹的工藝流程控制，才能確保12+4同軸航空連接器在極端環境下穩定工作。
