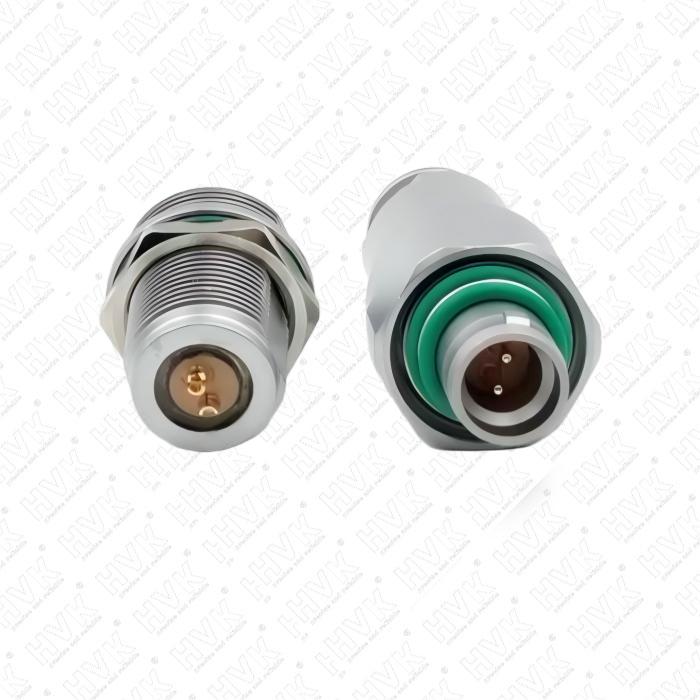

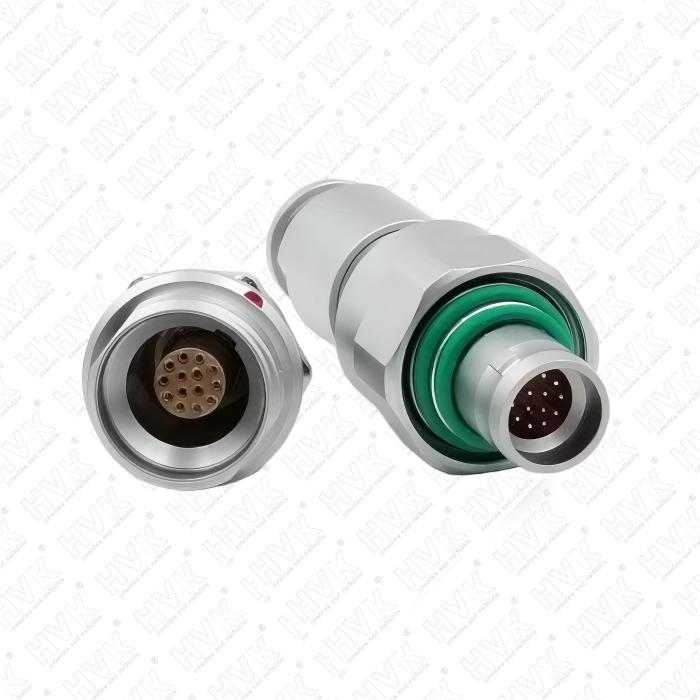

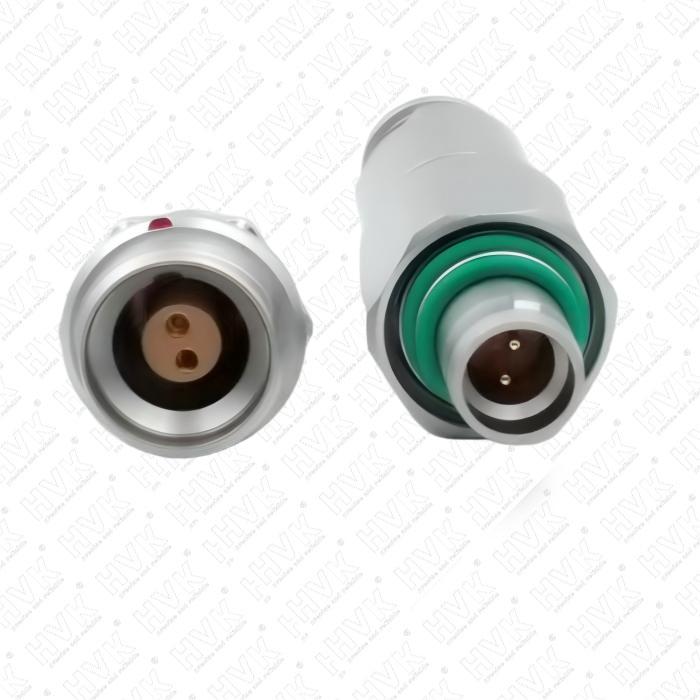

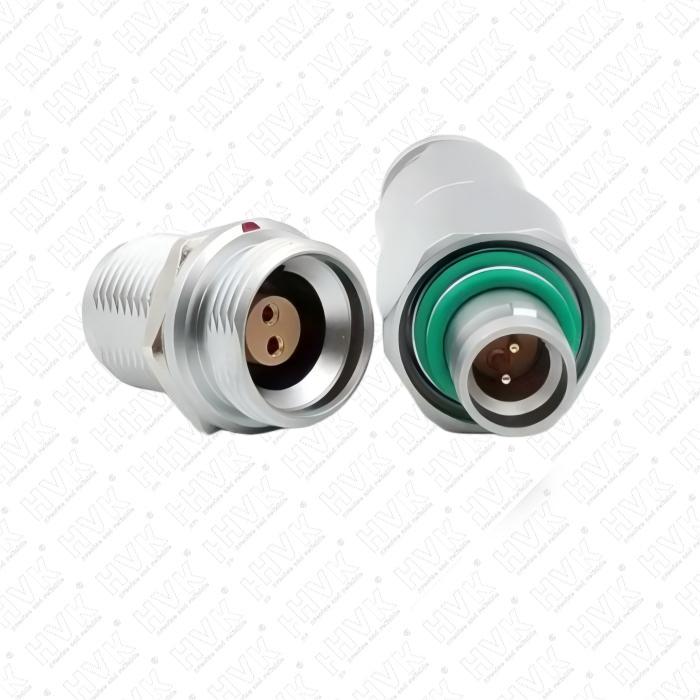

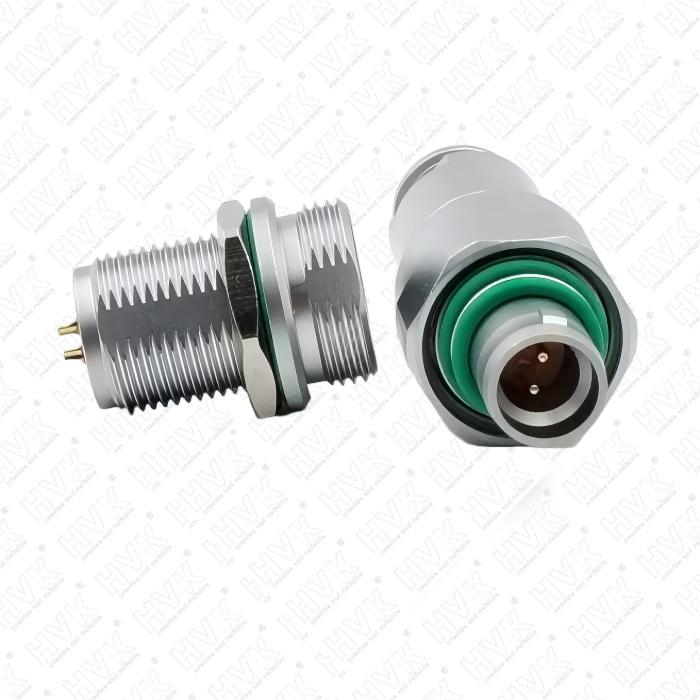

在電子連接器的龐大譜系中，無磁航空插頭是一個看似低調卻承載著尖端科技使命的特殊分支。它的設計初衷并非為了滿足普通工業場景的需求，而是為了解決一個極為精密的工程難題：如何在強磁場或對磁場極其敏感的環境中，實現信號與電力的可靠傳輸而不對周圍環境產生任何磁性干擾。這個設計初衷決定了它從一開始就站在了連接器技術金字塔的頂端。

要理解無磁航空插頭的設計初衷，首先需要澄清一個概念誤區。市面上存在一類被稱為“磁性連接器”的產品，它們依靠磁鐵的吸力來實現插頭與插座的自動對位和吸附固定，常用于輕薄筆記本電腦的電源接口或某些便攜設備。無磁航空插頭與此完全相反，它的核心設計目標恰恰是“消除一切磁性”。這意味著其外殼、接觸件、鍍層乃至最微小的彈簧，都必須采用極低磁化率的材料制造，既不主動產生磁場，也不與外部磁場發生相互作用。這種技術追求的根源在于，現代高端科學設備對磁性干擾的容忍度已經低到了令人驚嘆的程度——在高精度量子計算或磁共振成像設備中，哪怕是極其微弱的雜散磁場，都足以導致量子比特退相干或MRI圖像出現偽影，使整個系統的性能崩塌。

從材料工程的視角來看，實現“無磁”遠比想象中困難。普通航空插頭中大量使用的鎳、鐵、鈷等元素恰恰是鐵磁性的主要來源。以接觸件表面鍍層為例，鎳鍍層因其優異的耐磨性和抗腐蝕性，在傳統連接器中幾乎是不可或缺的屏障層。然而，鎳恰好是鐵磁性金屬。工程師的解決方案極具智慧：通過引入磷元素與鎳形成合金，破壞鎳原子的磁疇排列，從而在宏觀上消除磁性。這種鎳磷合金鍍層既保留了鎳的機械性能，又實現了無磁特性，是材料科學在連接器領域的一次精妙應用。除此之外，連接器外殼需采用無磁不銹鋼（如304或316奧氏體不銹鋼）或特殊配比的銅合金，接觸件則選用鈹銅或磷青銅，每一處材料的選擇都是一次性能權衡——既要無磁，又要滿足導電性、機械強度、耐腐蝕性和加工可行性，這組矛盾要求工程在多個目標之間尋找最優解。

無磁航空插頭的應用定位，清晰地指向那些將磁場純凈度視為生命線的尖端領域。這些領域的技術特性決定了它們對連接器提出了比普通工業場景嚴苛一個數量級的要求。

在醫療影像領域，磁共振成像設備是無磁連接器最大的應用場景之一。MRI設備的核心是一個產生極強均勻磁場的超導磁體，任何磁性材料的引入都會扭曲這個磁場的均勻性，最終在重建圖像中表現為幾何畸變或信號丟失。無磁連接器用于傳輸射頻脈沖信號和接收人體組織產生的回波信號，必須在強靜磁場和變化的梯度磁場中保持完全“透明”，確保信號的純凈度和成像的精確性。這個場景的特殊之處在于，連接器不僅自身不能帶磁，還必須能夠在強外部磁場中正常工作，這對材料磁化率的要求極為苛刻。

量子計算是另一個將無磁連接器推向極致的前沿陣地。量子計算機的核心部件——量子比特——對外界磁場干擾極其敏感，哪怕極其微弱的雜散磁場都可能導致退相干，使量子態坍縮并產生計算錯誤。量子計算系統通常需要在極低溫（接近絕對零度）環境下運行，這進一步加劇了材料選擇的難度，因為某些在室溫下無磁的材料在低溫下可能表現出磁性。日本航空電子（JAE）和Samtec等連接器制造商已將量子計算列為無磁連接器的核心目標應用市場，專門開發了面向超低溫環境的無磁同軸連接器組件。

在航空航天領域，無磁連接器服務于那些需要精確磁場測量或避免磁干擾的任務。例如，地球磁場探測衛星、磁層研究探測器等科學載荷，要求連接器不能產生任何可能干擾磁力儀讀數的雜散磁場。傳統航空連接器即使在設計上已經相當精密，但其外殼和接觸件中不可避免地含有微量鐵磁性元素，這些元素在精密磁測任務中足以成為誤差源。無磁連接器的出現填補了這個空白。

從更宏觀的產業視角觀察，無磁航空插頭的技術演進折射出連接器行業的兩個深層趨勢。一是性能需求的持續升級——當系統精度逼近物理極限時，過去被忽略的“小問題”開始暴露為瓶頸，推動基礎元件向極致性能迭代。二是專用化程度的加深——通用連接器已無法滿足尖端領域的需求，針對特定應用場景開發的專用連接器正在成為技術制高點。這種專用化不僅體現在電氣參數上，更體現在材料工程、環境適應性和全生命周期可靠性等多個維度。

值得注意的是，無磁航空插頭的制造技術仍在持續發展中。隨著太赫茲通信、超高場MRI（7T及以上）、容錯量子計算等新一代技術的涌現，對連接器的頻率響應、低溫性能和磁化率控制提出了更高要求。連接器廠商正在開發多芯高密度無磁連接器、面向太赫茲波段的超小型產品，以及集成更多功能的智能連接方案。這些技術儲備不僅服務于今天的尖端應用，更在為未來的科學突破鋪路。

無磁航空插頭的設計初衷與應用定位，實際上回答了工程學中的一個根本問題：當系統的精度逼近物理極限時，每一個細節都變得至關重要。一個微小的插頭、一層極薄的鍍層、一縷幾乎測不到的磁性，在普通應用中可以忽略，但在量子比特的尺度上，它就是決定成敗的關鍵。這正是工程學的魅力所在——在最不起眼的地方，解決最關鍵的問題。
