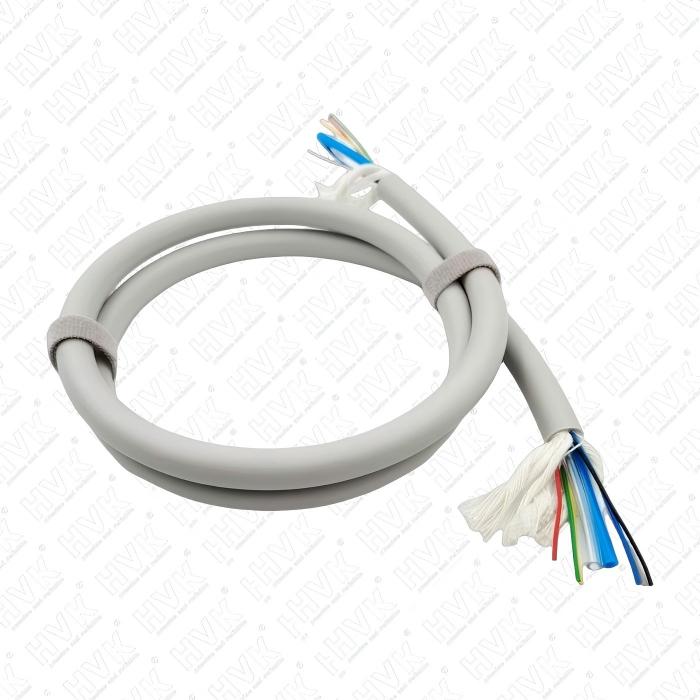

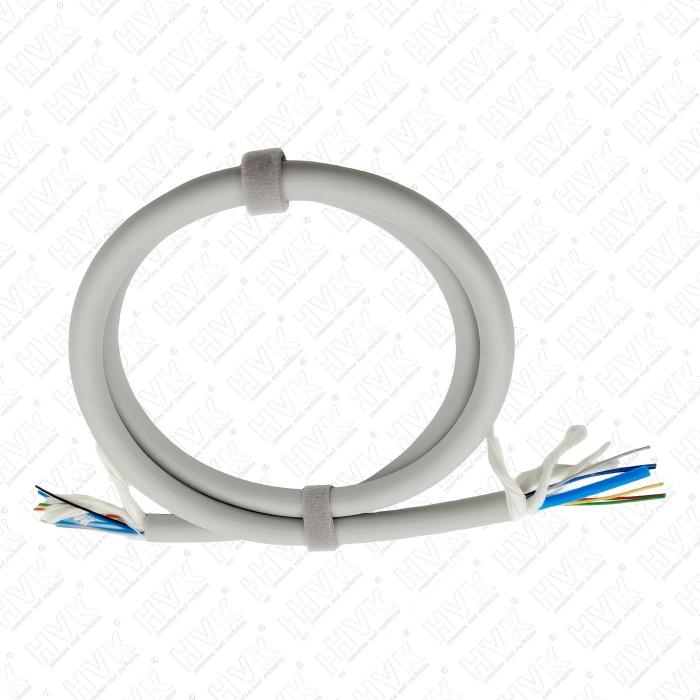

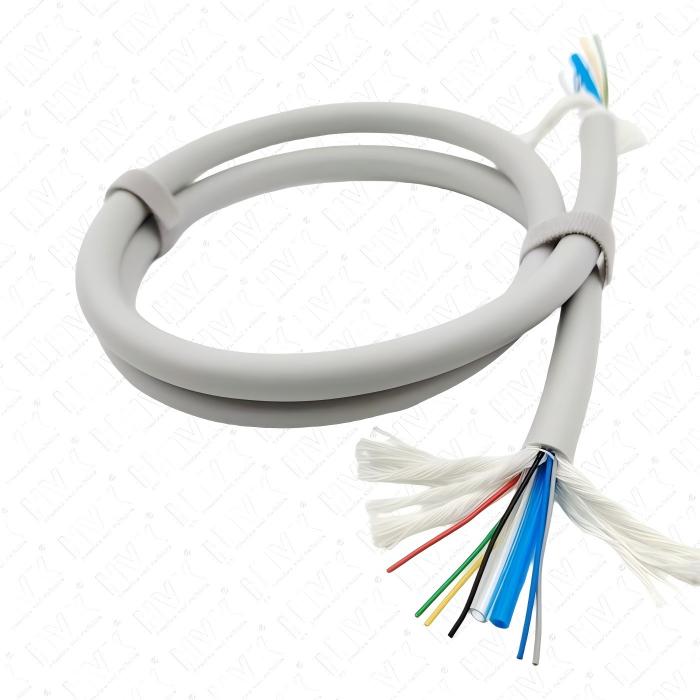

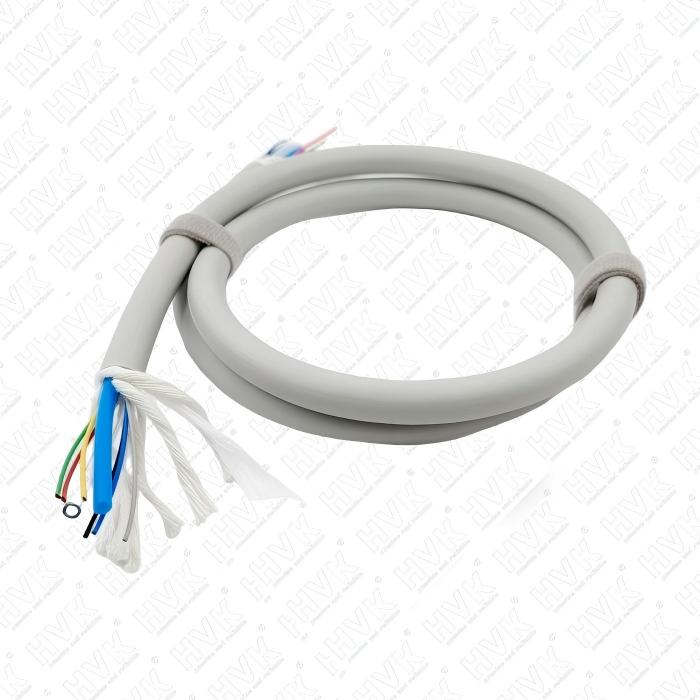

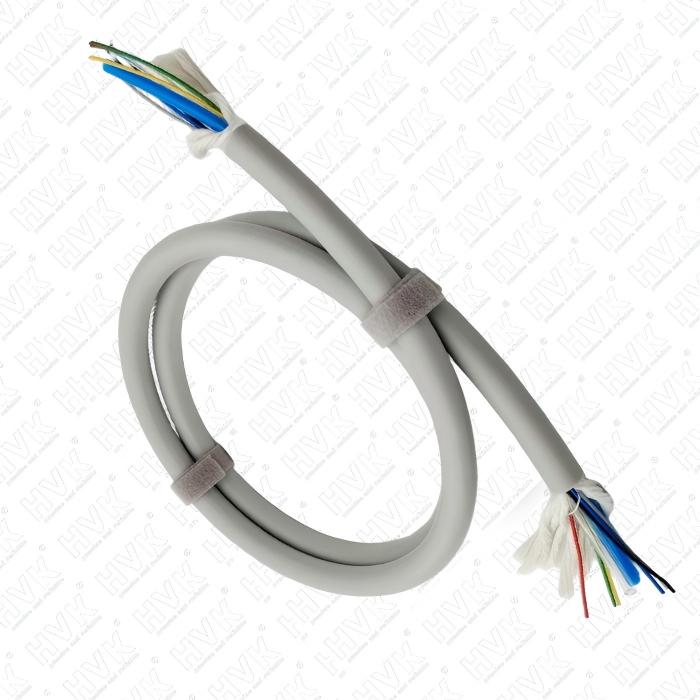

氣電一體電纜（Pneumatic-Electric Hybrid Cable），在工業自動化、醫療設備及機器人領域常被稱為“氣電復合纜”或“氣電滑環引出纜”，其本質是將流體動力傳輸通道（氣路）與電氣信號/動力傳輸通道（電路）物理集成在同一護套內，實現“一線多用”，解決多點旋轉或往復運動設備中氣管與電纜分開布線帶來的纏繞、磨損、干涉和管理混亂問題。要理解它集成了哪些基礎功能，需分別從氣路功能、電路功能及二者耦合后的復合功能三個層面剖析。

氣路部分集成的是“壓縮空氣或惰性氣體的定向輸送與壓力維持功能”。 典型結構是在纜芯中心或側邊布置1～4根微型氣動管（常稱“氣芯”），材質多為PU（聚氨酯）、尼龍或PTFE，內徑從Φ1.5mm到Φ6mm不等，承壓范圍一般為0.6～1.0MPa（部分耐高壓型可達2.5MPa）。這部分的功能包括：(1) 氣源導通——將外部空壓機或真空發生器產生的正壓/負壓引至末端執行器（如氣動夾爪、真空吸盤、氣控閥門）；(2) 壓力保持——氣芯壁厚與接頭密封設計保證在彎曲、扭轉工況下漏氣率低于10?3 Pa·m3/s；(3) 多氣路獨立隔離——多芯氣電一體纜中不同氣芯可分別傳輸不同壓力等級或不同介質（如一路正壓、一路負壓、一路氮氣），彼此不串氣。在醫療內鏡中，這根氣芯還承擔注氣/注水通道功能，需符合生物相容性與防逆流要求。

電路部分集成的是“電能供給與電信號傳輸功能”，通常包含動力線、信號線及屏蔽層。 動力線多采用AWG22～AWG16鍍錫銅絞線，承載伺服電機、電磁閥或加熱元件的工作電流（常見2A～15A，耐壓300V～600V）；信號線可為雙絞配對線或同軸電纜，用于編碼器反饋（A/B/Z相）、溫度傳感器信號、RS485/CAN總線通信或 endoscopic視頻同步信號。為防止氣動動作引起的電磁干擾（EMI），信號線外通常包覆鋁箔/銅網總屏蔽及排流線，屏蔽覆蓋率≥85%。高端型號還會集成接地線（PE）與抗拉元件（芳綸紗或鋼絲），前者保障設備漏電保護，后者承受拖鏈或旋轉時的拉伸負荷（抗拉強度可達200～1000N），防止氣芯被拉斷。電路部分的基礎功能可概括為：低壓大電流供電、微弱信號雙向傳輸、EMI隔離與接地保護、機械抗拉支撐。

氣電耦合后的復合功能體現在“空間集約、同步運動與旋轉適配”。 集成后單根 cable 同時完成氣路與電路的敷設，使設備外觀整潔，減少布線工時，避免氣管與電纜在旋轉關節處相互纏繞——這對滑環（Slip Ring）集成系統尤為關鍵：在360°連續旋轉的包裝機械、焊接變位機或醫療C臂中，分離的氣管和電源線若各自穿過滑環，極易因轉速不同產生扭結；氣電一體纜配合專用氣電滑環，可實現氣路環+電路環在同一軸向上的同步旋轉傳輸，旋轉過程中氣壓穩定、信號不中斷。此外，復合纜護套（常采用PUR耐磨 PUR或 TPEE）通常做耐油、耐水解、抗UV及阻燃處理（UL94 V-0），使整根纜具備工業環境下的環境耐受功能（耐彎折＞500萬次拖鏈壽命、耐-40℃～+80℃溫變）。

在醫療設備中（如手術顯微鏡、胃腸鏡、泌尿外科激光光纖系統），氣電一體纜還集成了特殊衛生與安全功能：氣芯內壁光滑低吸附以防蛋白沉積，電纜部分需能耐受環氧乙烷（EO）或低溫等離子滅菌，外護套無鹵素、低致敏，且整體需通過YY/T 0316風險管理評估，防止漏電擊穿（耐電壓≥1500V AC/1min）及微漏氣導致的組織氣栓風險。

選型與使用時應注意幾個隱含要點：(1) 氣芯不可隨意替換普通氣管——復合纜內氣芯最小彎曲半徑通常≥10×外徑，過度彎折會造成扁芯、氣流受阻；(2) 電氣引腳定義須與滑環或接插件一一對應，誤插可能導致電磁閥誤動作或燒機；(3) 分離剝線需用專用工具，避免美工刀割傷氣芯壁引發慢漏；(4) 若工作環境有強電磁干擾或需傳輸千兆級視頻，應確認信號線是否為雙屏蔽或光纖替代方案。

綜上所述，氣電一體電纜集成的“基礎功能”可精煉為：① 壓縮空氣/惰性氣體的密閉傳輸與壓力維持；② 低壓直流電/交流電的動力供電；③ 數字/模擬信號的雙向、抗干擾傳輸；④ 機械抗拉與彎曲保護；⑤ 旋轉或往復運動工況下的同步集束敷設，避免纏繞干涉；⑥（醫療級）生物相容、可滅菌及電氣安全合規。 它不是氣管與電纜的簡單捆綁，而是經結構優化、材料匹配與工藝校準的功能復合體，是現代機電一體化設備中縮減體積、提升可靠性的關鍵互聯元件。
