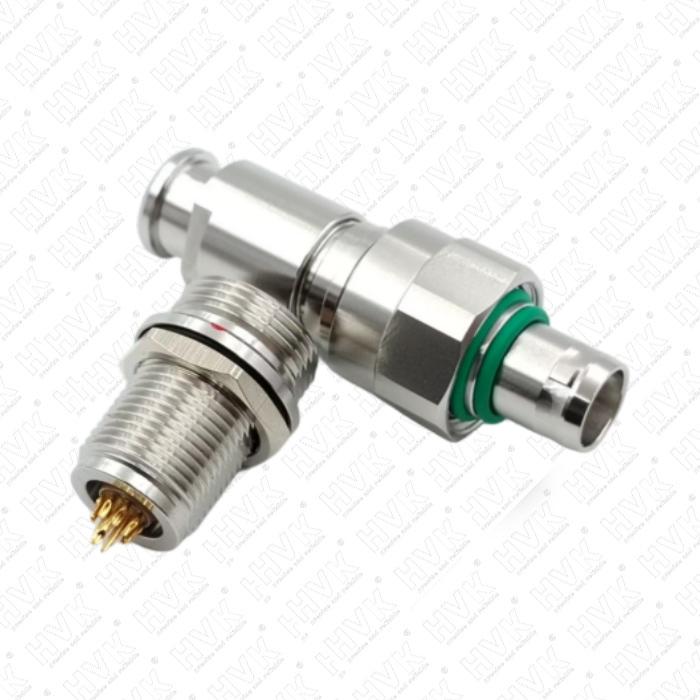

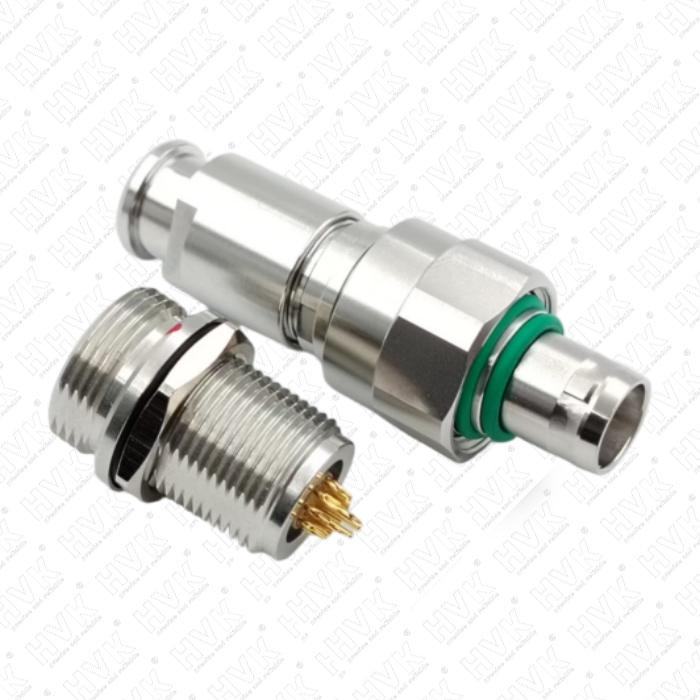

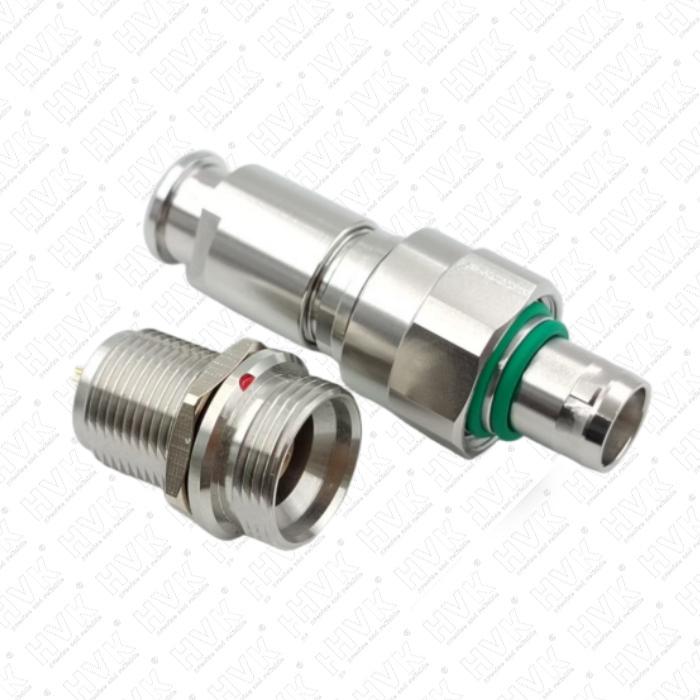

無磁航空插頭之所以能在強磁場環境下保持信號與電能的穩定傳輸，本質不是“屏蔽磁場”，而是“不參與磁場”——通過材料、結構與電磁兼容設計的系統配合，讓插頭本身既不產生感應渦流，也不成為磁路的一部分，從而實現真正意義上的抗磁干擾。這和普通金屬外殼插頭“用高導磁材料把磁場擋在外面”的思路完全不同，后者在高頻或強交變磁場中反而會因渦流效應放大干擾，而無磁航空插頭的核心邏輯是“透明于磁場”。

從材料層面看，抗磁干擾的第一步是徹底剔除鐵磁性物質。普通航空插頭常用的不銹鋼（如304、316）、碳鋼、鎳基合金，相對磁導率μr通常在幾百到幾千之間，放進磁場中會瞬間被磁化，成為“磁放大器”。無磁航空插頭則嚴格選用μr≈1的材料：外殼與絕緣體優先采用鈦合金（TC4、TA2，μr=1.00005—1.0001）、鋁合金（6061、7075，μr≈1.00002）或高性能工程塑料（PEEK、PPS，μr=1）；插針、插孔等導電接觸件放棄鍍鎳、鍍鐵工藝，改用鍍金、鍍銀或裸銅合金（鈹銅、磷青銅，μr≈1）。某型號艦載雷達用的無磁航空插頭，曾因插針鍍層中混入0.3%的鐵雜質，在強磁場測試中出現信號畸變，后改用99.99%純金電鍍（厚度2—5μm），問題徹底解決。材料選擇的另一個關鍵是“低導電率”——鈦合金的電導率僅為銅的3.8%，鋁合金為銅的60%，這能大幅降低渦流效應：當交變磁場穿過插頭時，低電導率材料產生的感應電流極小，由此引發的二次磁場干擾可被忽略。相比之下，普通鋼制插頭的渦流損耗是無磁鈦合金插頭的200倍以上，這正是其抗磁干擾能力差的根源。

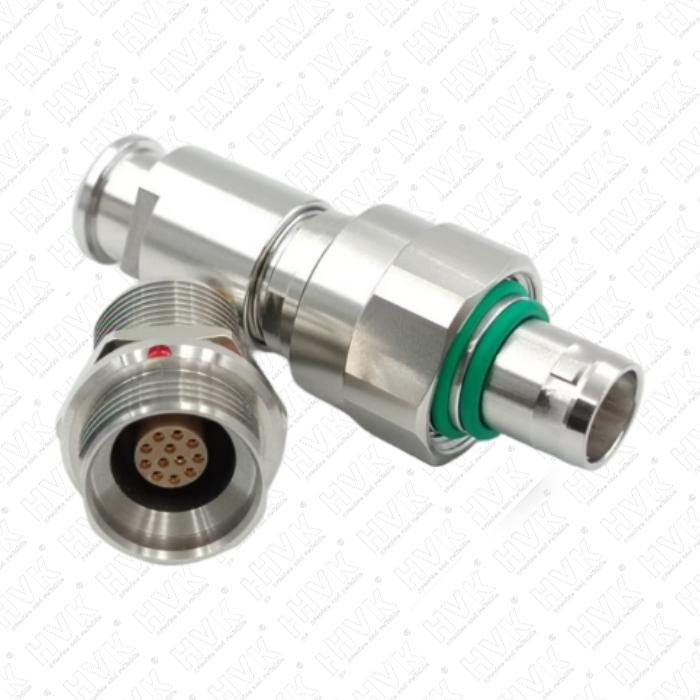

結構設計是抗磁干擾的第二道防線，核心是實現“磁路斷路”與“電場對稱”。無磁航空插頭的外殼通常采用“分瓣式”或“開槽式”設計，而非整體的閉合金屬環——閉合金屬結構在磁場中會形成“磁短路環”，放大磁場干擾，而分瓣結構（如將外殼分成3—4個互不連接的弧形瓣）切斷了磁回路，使磁場能夠“穿透”而不被聚集。某核磁共振（MRI）設備用的無磁航空插頭，外殼設計為6瓣式鈦合金結構，瓣與瓣之間留有0.5mm的絕緣間隙，實測在3T強磁場中，外殼表面的磁感應強度僅為整體式鋼外殼的1/500。接觸件的排布則遵循“對稱抵消”原則：插針采用同心圓或矩陣式均勻分布，相鄰插針的電流方向相反（如信號針與地線針交替排列），使各自產生的磁場相互抵消。例如，某高速數據無磁插頭將16根差分信號針按“正負相鄰”規則排布，在10GHz高頻下，串擾噪聲比非對稱排布降低28dB。此外，外殼與絕緣體之間采用“懸浮式”裝配——通過非金屬彈性墊片（如硅橡膠、聚四氟乙烯）隔離，避免金屬部件直接接觸形成磁通路，同時吸收振動能量，防止機械共振放大電磁干擾。

電磁兼容（EMC）設計是抗磁干擾的深層保障，重點解決“磁場-電場耦合”問題。無磁航空插頭雖不導磁，但仍可能因電磁感應產生干擾電壓，因此需要在接口處集成濾波與屏蔽結構。最常見的是內置“穿心電容”或“EMI濾波陣列”：在插針與外殼之間嵌入陶瓷電容（容量1—1000pF），為高頻干擾信號提供低阻抗泄放路徑，而對直流或低頻信號呈高阻抗。某航空航天用的無磁航空插頭，在每根插針根部集成了一個10pF的穿心電容，在1GHz頻率下，干擾抑制比達到60dB以上。另一種方案是采用“雙屏蔽層”結構：內層為絕緣支撐，外層為無磁金屬編織網（如鍍銀銅絲，μr≈1），編織網與設備機殼多點接地，形成法拉第籠效應，將外部磁場屏蔽在外。需要注意的是，編織網的編織密度必須大于85%，且接地阻抗小于0.1Ω，否則屏蔽效果會大幅下降。在MRI設備中，無磁航空插頭的屏蔽層通常與掃描儀的射頻屏蔽室連接，形成統一的接地系統，避免地環路電流引入干擾。

針對不同類型的磁場干擾，無磁航空插頭的抗磁原理還有更細致的適配。對于恒定磁場（如MRI的靜磁場），核心是保證材料的“零磁性”——鈦合金、鋁合金在3T磁場中的磁化強度僅為鋼的1/10000，幾乎不會引起磁場畸變；對于交變磁場（如雷達發射機的脈沖磁場），則需要兼顧“低磁導率”和“低電導率”，鈦合金因兼具兩者優勢成為首選；對于高頻電磁場（如5G通信基站的射頻場），除了材料和結構，還需要控制插頭的“特征阻抗”與傳輸線匹配（如50Ω或75Ω），避免阻抗失配導致的信號反射和駐波干擾。某衛星通信地面站用的無磁航空插頭，通過將插針直徑、絕緣體厚度精確控制在0.12mm公差范圍內，使特性阻抗穩定在50Ω±1Ω，在18GHz高頻下，電壓駐波比（VSWR）小于1.2，確保了信號的低損耗傳輸。

實際應用中的抗磁干擾效果，還需要通過嚴格的測試驗證。常用的測試標準包括：GJB 5246-2004《航空插頭通用規范》中的磁導率測試（要求μr<1.01）、IEC 62197-1-2016中的電磁兼容性測試（包括輻射發射和抗擾度）、以及特定行業的專項測試（如MRI環境下的磁場畸變測試）。測試方法通常是在已知磁場強度的環境中（如亥姆霍茲線圈產生的均勻磁場），測量插頭兩端的信號衰減、相位偏移和噪聲電平。某國產無磁航空插頭在1.5T MRI環境中的測試數據顯示：在0—100MHz頻率范圍內，插入損耗小于0.5dB，串擾小于-80dB，完全滿足醫療設備對信號純凈度的要求。

無磁航空插頭的抗磁干擾原理，本質上是材料科學、結構力學與電磁場理論的跨學科融合。它不依賴單一的“屏蔽”手段，而是通過“無磁材料阻斷磁化、分瓣結構切斷磁路、對稱排布抵消磁場、濾波設計抑制干擾”的組合策略，實現對各類磁場干擾的系統防御。這種“主動免疫”而非“被動屏蔽”的思路，使其在航空航天、醫療MRI、量子計算、精密儀器等對磁場極度敏感的領域不可替代。隨著超導技術、量子傳感的發展，未來無磁航空插頭的抗磁要求將進一步提高——比如需要耐受10T以上的強磁場，或在毫開爾文級低溫下保持性能穩定，這將推動材料（如超導陶瓷、非晶合金）和結構（如納米級磁屏蔽層）的持續創新，但其核心的抗磁邏輯——讓插頭“透明于磁場”——將始終是技術發展的基石。
